| 使用须知： |
|
（一）水泵部分
1、安装完毕，从“引流口”灌满排注的介质，作“首次引流”，以后使用不必引流。请拧紧“引流口”拼帽，防止漏气而影响自吸。
2、适应颗粒指示（单位mm）
吸液口直径 |
50以下 |
50-100 |
50-200 |
200-300 |
300-400 |
400以上 |
颗粒直径 |
≤3 |
≤4 |
≤4.5 |
≤5 |
≤6 |
≤7 |
3、必须安装随机配备的吸液口底部缓冲板结构虑网，防止超标颗粒吸入而损坏水泵和影响自吸功能。
4、输送浓硫酸时禁止用水作引流，防止造成人身和设备事故。
5、启动前必须检查水泵主轴是否灵活，用点动方式检查运转方向是否与转向标记一致。
6、不可将吸、出液管道的重量支撑在水泵出液口法兰上，而应固定在承撑架上（支架用户自备）。管道连接各部必须紧密，不漏气，否则影响自吸功能和流量扬程。
7、排注有结晶或沉淀物质的液体时，如一段时间内停泵不用，应从“放空口”排尽泵腔内引流液，防止结晶或沉淀物滞留泵腔内，二次启动时造成损坏。再次使用时按（1）条重作引流。
8、排注无结晶、沉淀物介质，如长时间停泵再用，启动前，请从“引流口”检查引流液是否充足，如不足，请补足后才能自吸。
9、输液时，流量、扬程（压力）、吸程三项指标，必须严格控制在选定型号所规定范围内。否则，将导致电机超电流波动而影响正常运行。

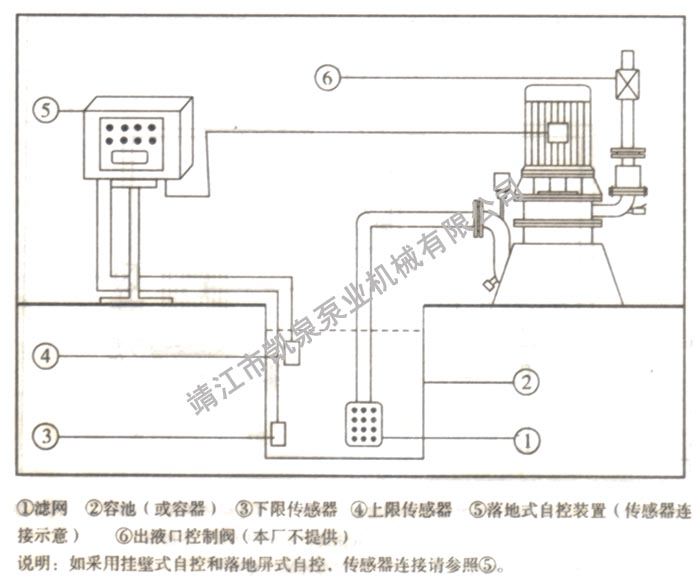

10、如在低于地面的容池和容器中使用，请参考“安装、操作示意图”【一】。

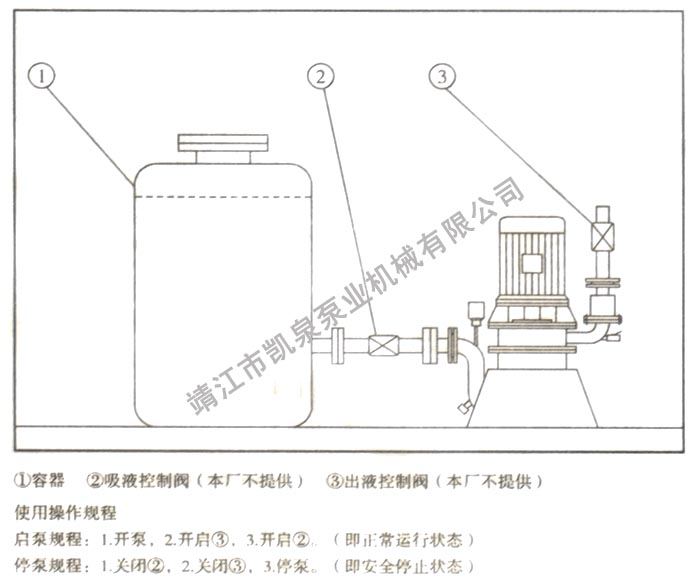

11、如将水泵置于液面以下的环境中使用，请参考“安装、操作示意图”【二】。

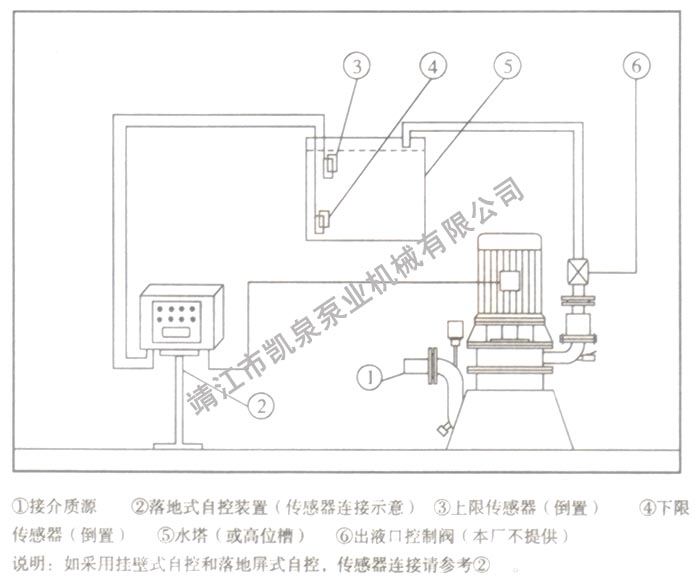

12、如给高位槽或水塔供液时，请参考“安装、操作示意图”【三】。

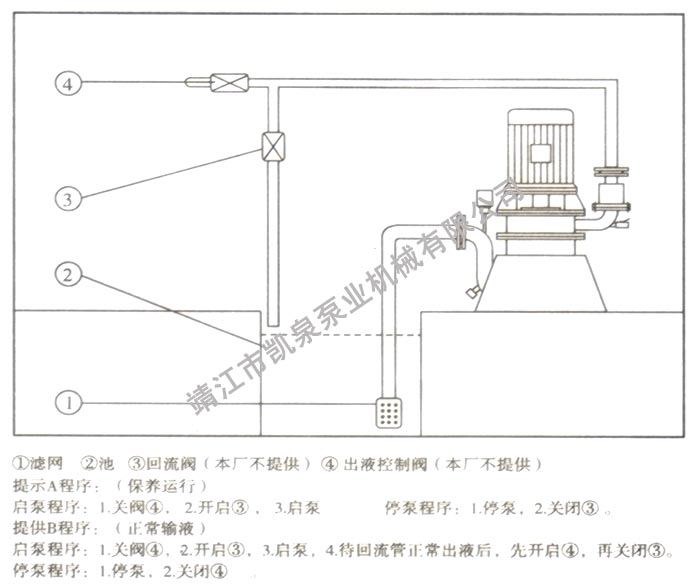

13、排注产生气泡、比重大、扬程高和出液管路系统水柱静止压力大的介质时，为了加快排气速度、缩短自吸时间，请参考“安装、操作示意图”【四】之提示B程序。

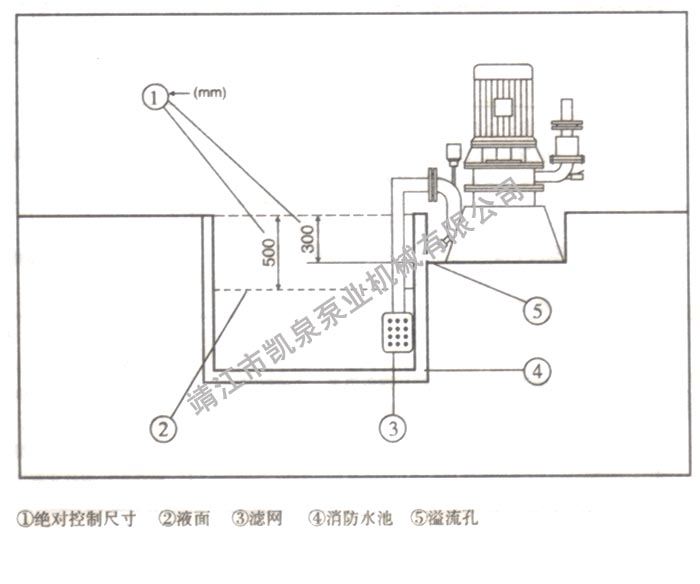

14、如在利用池水的消防系统中使用时，为了最大限度的缩短出水时间，请参考“安装、操作示意图”【五】。
15、替代管道泵和封闭式循环系统中使用时，请参考“安装、操作示意图”【二】。
16、“引流口”、“溢流口”、“放空口”、“自吸排气装置”“户外罩”均与安装尺寸和系统连接无关。“自吸排气装置”只在垂直扬程高且出液管路系统水柱静止压力大的情况下启用，一般工况环境下不需要启用。
17、本泵是真空泵原理自吸。如设计使用在“对出液速度有绝对要求的环境中”，安装时不可扩大水泵的吸液管直径，否则将影响吸液速度。
(二)电动空气控制阀部分
1、非专业电气工作人员，请勿打开护罩，以防触电事故。
2、更新或维修后安装时，电缆务必与水泵电机接线柱连接可靠。
3、泵体的封漆部分，请勿随意拆动。维修人员在拆开之前，请注意定位标记，以便正确复位。
4、和水泵连接的胶管两端，必须扎紧不漏气，否则影响自吸。

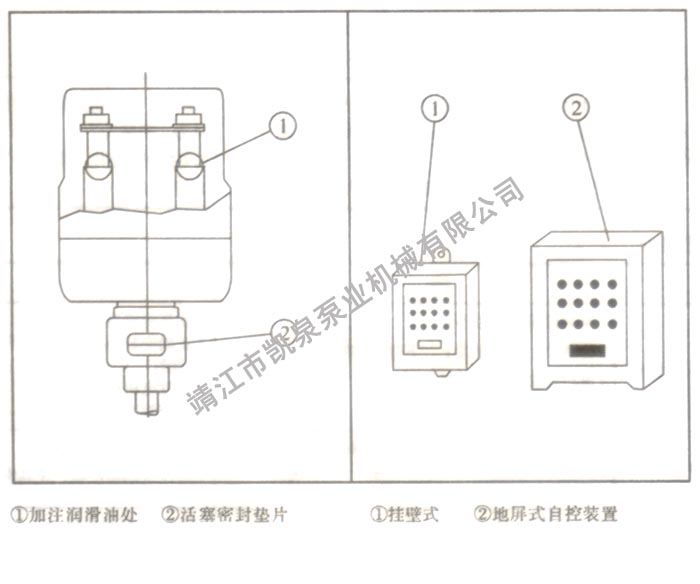

5、每半年在导轴和导套内加一次缝纫机润滑油，请参考“安装、操作示意图”【六】。
6、“水泵部分”的（11）和（15）两张环境，不宜选用本阀。
（三）自动控制装置部分
凡配套本机自控装置的用户，届时另行提供线路图。并请注意以下事项：
1、非专业电气工作人员，请勿打开屏门，以防触电事故。
2、本装置为三相供电，电压380V，频率50MHZ。必须在进线回路中加装断路保护等。
3、电源接通后，请将按钮拨向“开位”，“电源指示”灯亮，本装置即处于待命状态。
4、确定远行方式请用“自动、停、手动”按钮选择。“手动启动”和“手动停止”钮只适用手动运行方式。自动方式将根据“上、下限液位传感器”定位自动运行。
5、本装置分“挂壁”和“落地”两张安装方式，请见“安装、操作示意图”【七】。功率在30KW以下的，采用“挂壁式”直接启动；采用“挂壁式”直接启动；37-75KW功率的，采用“落地屏式”星三角减压启动；90KW以上功率的，采用“落地屏式”自藕减压启动。启动方式也可按用户需要确定。
6、务必保护好传感器导线，防止人为损坏功能。
7、调整水泵电机转向不应该改变装置内部的接线顺序，而应在电机接线盒内调换线头。
8、设定传感器上、下限液位时，请参考“安装、操作示意图”【一】或【三】。
9、在“防爆型”、推车型、及“水泵部分”和（7）（11）（13）（14）（15）条目等七种情况下，不宜配用本装置。 |
|
|
|
|
|
|
 |
| |
|
