KWFB/WFB型无密封自控自吸泵(专用电磁阀)
(无密封自控自吸泵电磁阀电子式)
(无密封自控自吸泵电磁阀电子式)
(无密封自控自吸泵专用电磁阀)
(无密封自控自吸泵专用电磁阀)
WFB泵图片
(无密封自控自吸泵专用电磁阀)
(无密封自控自吸泵专用电磁阀)
一、概述:
   本公司专业生产WFB无密封自控自吸泵电动空气控制阀、电磁阀。
   电控阀控制方式有二种:一为电子降压节能型的,一为机械式电磁阀
   本产品外观材质分为:工程塑料、玻璃钢、碳钢、不锈钢。
   阀芯为不锈钢和橡胶压制而成。还专为特殊用户设计全封闭式阀芯。本阀芯的特点为:使用时液体和气体不会从阀口进入阀体。使用电压为50赫兹380伏的交流电。
   电动空气控制阀(简称电控阀)是专用为WFB系列无密封自控自吸泵或其它型号无密封自吸泵设计专用的,是自吸泵的重要组成部分之一。
   本产品按控制方式分为:普通电控阀和电子线路板控制电控阀两种系列。按通气方式分为:有常开型和常闭型两个种类。普通型电控阀,常规通电为380VC交流电,(具体使用电压可以按照客户要求设计符合使用范围的电压)特点:使用时间久会产生高温度,一般不会超过70℃,使用寿命短。电子型系列电控阀输入常规电压为380VC,(具体使用电压可以按照客户要求设计符合使用范围的电压)有线路板将380VC交流转换160DC直流先导电磁铁吸合,然后由16DC直流电保持吸合,长时间使用不会产生过高温度,一般温度控制在40℃以内,使用寿命长,性能稳定。常开型电控阀和电机同步,电机通电时阀工作,泵负压产生,缺点自吸慢。常闭型:不和电机同步,电控阀在泵通电启动到泵停止工作整个过程中电控阀不工作,只有泵断电的一瞬间阀打开,并延时10-15秒,(这个打开时间可以根据具体要求设定,并有外接端子和变频器连接,由变频器控制阀的打开动作)泵管水排空后电控阀自动关闭,在下次泵断电停止时,电控阀始终保持关闭状态,优点:本系列常闭型电控阀配套的自控自吸泵自吸功能好,自吸速度快。
二、电控阀的作用:
   电控阀作为自吸泵的组成部分之一装在吸液口的进气管上,启泵时电控阀密闭泵体吸液管上的进气口,使自吸泵泵腔内形成真空,完成自吸全过程。停泵时电控阀开启,空气从密闭口进入水泵液管内迅速隔离吸液管内共流的介质,确保泵腔的介质不随吸液管腔内的介质回落到吸液池中,以达到消除虹吸的目的,确保自吸泵二次自吸时正常自吸及运行。
三、电控阀的工作原理:
   电控阀接线与水泵电机电源并联(三相三线380V电源任意两线,电压为380V),自吸泵电机启动时,电控阀同时同步通电启动,电磁铁芯吸合衔铁时带动弹性架下移,驱动阀芯活塞杆向活塞缸体底部密封垫压紧,实现密封,关闭吸液管上进气口通气孔,使自吸泵开始自吸并进入正常运行状态。当停电使电机断电,电控阀电磁线圈同时断电,电磁铁芯的磁力消失,弹性架受压缩弹簧反作用上移复位,带动阀芯杆活塞离开活塞缸底,开启通气孔。使空气进入吸液管腔,使泵腔内的介质与吸液管内的介质隔离,消除虹吸,确保自吸泵泵腔介质贮量,以供下次启泵时自吸及正常运行。
四、型号及配用:
   电动空气控制阀型号普通电磁DKF- 25 电子式DZDKF-25 螺纹 M25×2 配用水泵 16WFB-65WFB
   电动空气控制阀型号普通电磁DKF- 32 电子式DZDKF-32 螺纹 M32×2配用水泵 80WFB-125WFB
   电动空气控制阀型号普通电磁DKF- 48 电子式DZDKF-48 螺纹 M48×2 配用水泵 150WFB-350WFB

   特殊规格螺纹可根据客户要求加工。

公制螺纹

管外径(毫米)

25

32

34

36

38

40

42

48

50

60

80

45

螺? 距
(毫米)

2

2

2

2

2

2

2

2

2

2

2

2

英制

螺纹

螺纹
代号

G1/2

G7/8

G3/8

G1

G11/2

G2

管外径(毫米)

21

30.2

16.7

33.2

47.8

59.6

螺? 距(毫米)

1.814

1.814

1.337

2.309

2.309

2.309

五、图片:
(无密封自控自吸泵电磁阀)

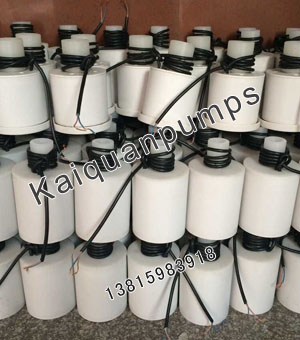

(无密封自控自吸泵电磁阀)

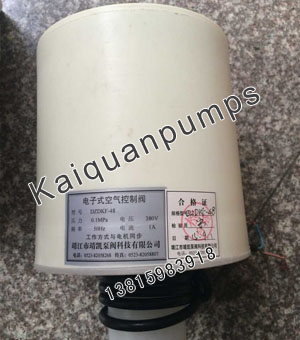

(电子式电磁阀)

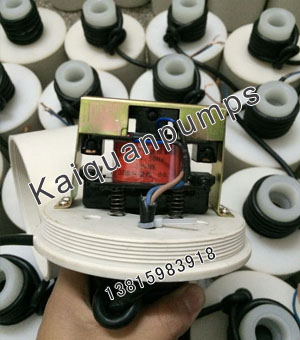

(电子式电磁阀)
WFB泵图片

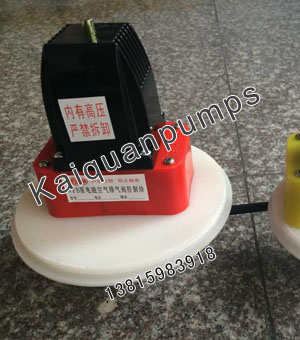

(普通电磁阀)

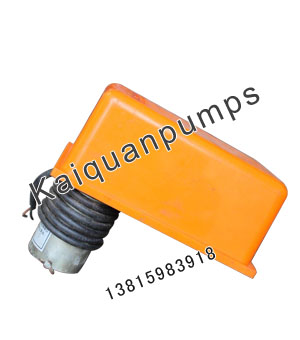

(普通电磁阀)
