FSB型氟合金泵产品结构图和工作原理

FSB型氟合金泵的结构与工作原理　　

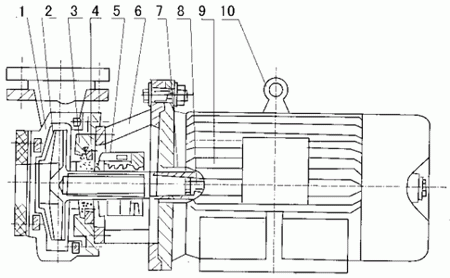

　　1、泵体 2、叶轮 3、后盖 4、压盖 5、机械密封 6、支架 7、电机轴 8、吊紧螺栓 9、电机 10、吊环
(一)FSB型氟塑料泵由泵体、叶轮、后盖、静环、动环、支架、电机组成。
　　1、泵体：左右两边连接部分内各埋金属法兰圈一只模压氟塑料合金制成。
　　2、后盖：右边一侧内埋一只金属件模压氟塑料合金制成。
　　3、叶轮：采用莫氏接轴连接方法，金属轴为优质钢精加工后外包氟塑料合金模压而成，使叶轮与金属牢固地结为一体。保证轴与叶轮后部承受旋转时的扭矩力，介质过流部分合部为氟塑料合金。
　　4、机械密封：采用外装式（WB2型、169型、MU8型）不用冷却水自调式单端面密封，由F50-1高纯度三氧化二铝陶瓷、填充四氟、碳化硅、氮化硅陶瓷、硬质合金、石墨等材料制成。
　　5、压盖为（1Cr18Ni9Ti）不锈钢加工制成。
（二）工作原理：
　　由电动机直接带动叶轮旋转，叶轮轴根部与电机转子轴（经特殊加工），通过莫氏锥度经吊紧螺栓穿过电机轴中心孔至尾部处，用螺母吊紧而转动。

FSB－L型氟合金泵的结构与工作原理

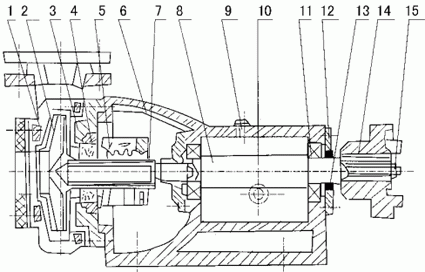

　　 1、泵体 2、叶轮 3、后盖 4、压盖 5、密封件 6、托架 7、拼帽 8、泵轴 9、油盖 10、油镜 11、轴承 12、轴承压盖 13、油封 14、联轴器 15、吊紧螺栓
(一)FSB-L型氟塑料合金泵由泵体、叶轮、后盖、压盖、密封件、托架、泵轴、轴承、连接器、吊紧螺栓、螺母、底板组成。
　　1、泵体：左右两边连接部分内埋金属法兰圈一只模压氟塑料合金制成。
　　2、后盖：右边一侧内埋一只金属配件模压氟塑料合金制成。
　　3、叶轮：采用莫氏接轴连接方法，金属轴为优质钢精加工后外包氟塑料合金模压而成，使叶轮与金属接轴牢固地为一体。保证轴根与叶轮后部承受旋转时的扭矩力，介质过流部分全部为氟塑料合金。
　　4、机械密封：采用外装式WB2型、169型、MU8型不用冷却水可调式端面密封新技术，由F50-1、高纯度三氧化铝陶瓷、填充四氟、碳化硅、氮化硅、硬质合金、石墨等材料制成。
(二)工作原理：
　　由电动机通过联轴器联接泵轴带动叶轮旋转。叶轮轴根部与泵轴通过莫氏锥度经吊紧螺栓穿过泵轴中心至联轴器尾部处用螺母吊紧而转动。
