性能分类：
1、FSB泵产品概述
2、FSB泵产品结构图
3、FSB、FSB-L泵产品性能参数
4、FSB泵安装与拆卸
5、FSB泵操作与使用
6、FSB、FSB-L泵安装尺寸图
型号分类：
25FSB-10L/ 25FSB-18L
40FSB-15L/ 40FSB-20L/ 40FSB-30L/ 40FSB-40L/ 40FSB-50L/
50FSB-20L/ 50FSB-25L/ 50FSB-30L/ 50FSB-40L/ 50FSB-50L/
65FSB-32L/ 65FSB-40L/ 65FSB-50L/
80FSB-20L/ 80FSB-30L/ 80FSB-34L/ 80FSB-40L/ 80FSB-50L/ 80FSB-80L/
100FSB-32L/ 100FSB-40L/ 100FSB-50L/
125FSB-32L/ 125FSB-50L/
三、FSB、FSB-L型泵性能参数
|
|
一、概述

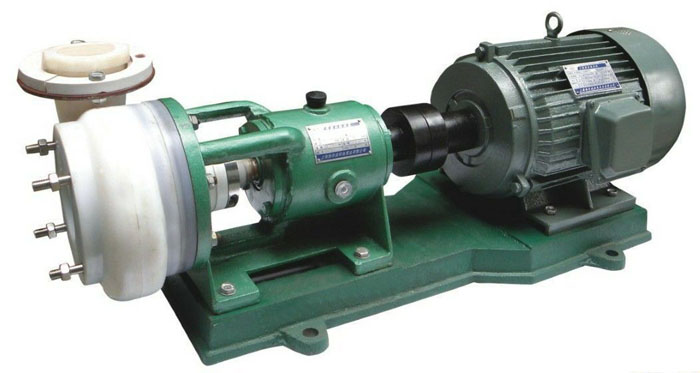

1、我公司生产的FSB型、FSB-L型氟塑料合金泵、FZB型、FZB-L型氟塑料合金自吸泵，适用于在-85℃-200℃温度条件下长期输送任意浓度的各种酸、氧化剂及多种腐蚀性介质，（禁输快速硬质结晶介质），过流部分全部采采氟塑料合金（聚四氟乙烯和聚全氟乙丙烯等多种氟材料经过合理配方）模压，加工制成，它集多种氟塑料之优点，具有特强的耐腐蚀性，并具有较高的机械强度，无毒素分解等优点。
2、泵的设计说明：FSB、FSB-L该产品具有设计合理，结构紧凑、性能可靠，使用维修方便，节约能源等优点。
3、FSB、FSB-L（PSB、PVB）型氟塑料合金泵、FZB型、FZB-L型氟塑料合金自吸泵系列产品。该产品广泛适用于化工、石油、制药、农药、染料、油漆、冶炼、造纸、电镀、食品等行业。
4、性能范围与型号说明：
FSB（FZB）、FSB（FZB）-L（PSB、PVB）型系列耐腐泵，全系列共32个规格。流量范围1.5-200m3/小时，扬程范围10-55m。

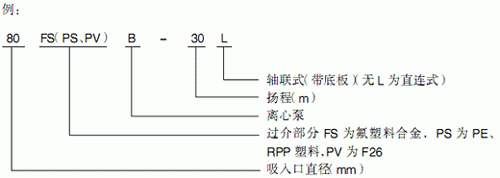

二、型号意义说明：
三、FSB、FSB-L型泵性能参数
|
|
型号
type |
流量
capacity |
扬程
head
(m) |
吸入口径
suck caliber
(mm) |
吐出口径
shit out
caliber
(mm) |
功率
power
(KW) |
转速
speed
(r/min) |
吸上高度vacuum high(m) |
效率%
efficiency |
| (m3/h) |
| 25FSB-10L |
1.5 |
10 |
25 |
20 |
2.2 |
2900 |
6 |
29 |
| 25FSB-18L |
3.6 |
18 |
25 |
20 |
2.2 |
2900 |
6 |
27 |
| 40FSB-15L |
10 |
15 |
40 |
32 |
3 |
2900 |
6 |
40 |
| 40FSB-20L |
10 |
20 |
40 |
32 |
3 |
2900 |
6 |
42 |
| 40FSB-30L |
10 |
30 |
40 |
32 |
3 |
2900 |
6 |
38 |
| 40FSB-40L |
10 |
40 |
40 |
32 |
4 |
2900 |
5.5 |
35 |
| 40FSB-50L |
10 |
50 |
40 |
32 |
5.5 |
2900 |
5 |
33 |
| 50FSB-20L |
15 |
20 |
50 |
40 |
4 |
2900 |
6 |
51 |
| 50FSB-25L |
15 |
25 |
50 |
40 |
4 |
2900 |
6 |
49 |
| 50FSB-30L |
15 |
30 |
50 |
40 |
4 |
2900 |
6 |
44.5 |
| 50FSB-40L |
15 |
40 |
50 |
32 |
5.5 |
2900 |
5.5 |
35 |
| 50FSB-50L |
15 |
50 |
50 |
32 |
7.5 |
2900 |
5.5 |
33 |
| 65FSB-32L |
29 |
32 |
65 |
50 |
5.5 |
2900 |
6 |
57 |
| 65FSB-40L |
29 |
40 |
65 |
40 |
7.5 |
2900 |
5.5 |
53 |
| 65FSB-50L |
29 |
50 |
65 |
40 |
11 |
2900 |
5.5 |
46 |
| 80FSB-20L |
50 |
20 |
80 |
65 |
7.5 |
2900 |
6 |
69 |
| 80FSB-30L |
50 |
30 |
80 |
65 |
7.5 |
2900 |
5.5 |
64 |
| 80FSB-34L |
50 |
34 |
80 |
65 |
11 |
2900 |
5.5 |
64 |
| 80FSB-38L |
50 |
38 |
80 |
50 |
11 |
2900 |
5.5 |
60 |
| 80FSB-50L |
50 |
50 |
80 |
50 |
15 |
2900 |
6 |
53 |
| 80FSB-80L |
50 |
80 |
80 |
50 |
22 |
2900 |
5.5 |
36 |
| 100FSB-32L |
100 |
32 |
100 |
80 |
18.5 |
2900 |
5.5 |
70 |
| 100FSB-40L |
100 |
40 |
100 |
80 |
22 |
2900 |
5.5 |
70 |
| 100FSB-50L |
100 |
50 |
100 |
65 |
30 |
2900 |
5.5 |
62 |
| 125FSB-32L |
200 |
32 |
125 |
80 |
30 |
2900 |
5.5 |
72 |
| 125FSB-50L |
200 |
50 |
125 |
100 |
45 |
2900 |
5.5 |
64 |
| 150FSB-32L |
200 |
32 |
150 |
100 |
30 |
1450 |
6 |
77 |
| 150FSB-50L |
200 |
50 |
150 |
100 |
55 |
1450 |
5 |
75 |
| 200FSB-32L |
400 |
32 |
200 |
150 |
55 |
1450 |
3 |
81 |
| 200FSB-50L |
400 |
50 |
200 |
150 |
75 |
1450 |
3 |
79 |
|
|
|
|
|
|
|
 |
| |
|
